[머신비전 기본용어] Field Of View (FOV)

Field Of View (FOV)

약자로 말 그대로 시야를 뜻한다. 센서의 크기와 렌즈 배율에 따라 FOV는 달라진다.

FOV (H or V) = Sensor Size(H or V) / 렌즈 배율 (가로는 가로끼리 세로는 세로끼리)

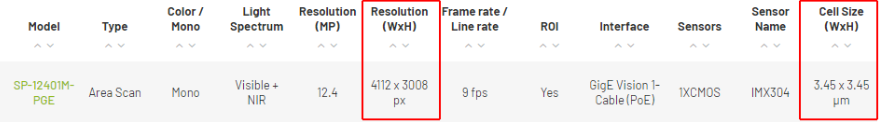

출처 : jai.com

 위 카메라에서 센서크기를 구해보자

가로 4,112px * 3.45um = 14.18 mm

세로 3,008px * 3.45um = 10.37 mm



해당 카메라에 0.5배 렌즈를 끼우면 ?

FOV(H) = 14.18 mm / 0.5 = 28.36 mm

FOV(V) = 10.37 mm / 0.5 = 20.74 mm

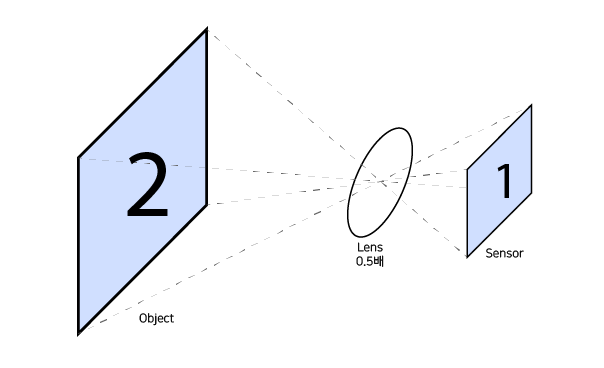

0.5배 렌즈 사용시 예시



해당 카메라에 10배 렌즈를 끼우면 ?

FOV(H) = 14.18 mm / 10.0 = 1.418 mm

FOV(V) = 10.37 mm / 10.0 = 1.037 mm



한마디로 !

검사에서 검사대상 물체를 볼 수 있는 면적을 의미 (위 사진의 Object 범위라 보면 되겠다.)
